po kontrol oxraniСодержание:

  1. Описание системы и сокращения
  2. Комплект поставки и комплектация системы
  3. Планирование/внедрение системы
  4. Подключение устройства к ПК
  5. Установка программного обеспечения и драйвера
  6. Первичная настройка ПО «АРМ Контроля охраны»
  7. Работа с ПО «АРМ Контроля охраны»
  8. Гарантийные обязательства
  9. Замена батарей в устройстве.
  10. Послесловие

ГЛАВА 1

Назначение системы и сокращения

Система контроля охраны «Guard Tour System» — законченное, быстроразвертываемое решение для исключения случаев, когда «человеческий фактор» «мешает» выполнять работу сотрудникам охраны.

Удобное носимое устройство съема информации не требует от патрулирующего специальной подготовки. Основная задача — своевременно поднести его к контрольной метке, располагаемой на по пути обхода охраняемой территории.

ПРЕИМУЩЕСТВО СИСТЕМЫ КОНТРОЛЯ ОХРАНЫ «GUARD TOUR SYSTEM»

Прочность, качество и долговечность

При производстве устройств системы контроля охраны Guard Tour System особое внимание уделяется качеству изделия, основные критерии которого на наш взгляд — это прочность и долговечность, гарантирующие защиту от внешних воздействий. В отличие от других производителей, использующих в производстве подобных систем сталь или поликарбонаты, в системе контроля охраны Guard Tour System используются легкосплавные ударопрочные материалы.

Уникальная конструкция

Плата контроллера размещена внутри корпуса на силиконовых проставках, что позволило исключить ее касание с металлическими частями корпуса, а значит информация, записанная в память контроллера защищена от воздействия на прибор кратковременными разрядами электрического тока. Кроме того, конструкция корпуса соответствует международному стандарту IP54.

Передовые технологии

Одно из главных преимуществ системы контроля охраны «Guard Tour Sytem» — применение передовых технологий энергосбережения. В качестве элемента питания устройства используется долговечная литиевая батарея, заряда которой достаточно для 700 000 считываний или не менее 1 года работы.

Принцип работы:

Перед обходом объекта, охранник, используя регистратор событий, отмечает личный идентификатор, инициируя начало обхода маршрута. Далее, во время прохождения по маршруту, отмечается на контрольных точках при помощи регистратора событий, сообщая тем самым системе о своевременном выполнении обхода. Спустя некоторое время (смена, неделя, месяц) регистратор событий передаётся руководству для получения данных. Данные считываются с регистратора с помощью программного обеспечения АРМ «Контроль охраны» установленного на ПК (подключение проводом через USB). Регистратор событий имеет память на 10000 событий, что позволяет долгое время сохранять данные об обходах охранников в регистраторе. Пример расчёта времени хранения событий в регистраторе до выгрузки событий на персональный компьютер:

Представим, что специфика охраняемого объекта такова, что обход охранника распределён на 10 контрольных точек. Обходы совершаются каждый час в течении суток (24 часа). Данные не считываются с регистратора событий месяц (31 день). Расчёт: (10+1)*24*31= 8184 событий.
Вывод: при данной спецификации объекта и режима обходов маршрута, выгрузку событий необходимо производить не более 1 раза в месяц.

Данное оборудование позволит руководителям, быстро и без проблем проконтролировать и повысить эффективность работы сотрудников охраны.
Решение оборудовать охраняемый объект данной системой позволит сэкономить ваши средства и «нервы» в спорных моментах (претензии со стороны клиентов охранных предприятий). Система будет чётко отражать работу охранников.

Использование GTS позволит службе охраны отчитываться о проделанной работе, а руководство может в любой момент осуществить проверку работы охраны. Данная система может быть использована не только для контроля работы охраны, но и в любой другой области связанной с контролем передвижения сотрудников или автотранспорта.

Система контроля охраны «GUARD TOUR SYSTEM» — надёжное, эффективное и экономически выгодное решение!

Сокращения:

      1. Регистратор событий – РС или устройство
      2. Интерфейсный кабель USB – кабель
      3. Программное обеспечение – ПО
      4. Автоматизированное рабочее место контроля охраны - АРМ Контроля охраны
      5. Guard Tour System – GTS – Система контроля охраны
      6. Персональный компьютер – ПК
      7. Контрольная точка – КТ – Check Point

ГЛАВА 2

Комплект поставки и комплектация системы

В комплект поставки входит:

Регистратор событий – 1 шт.

Чехол для устройства – 1 шт.

*Кабель USB – 1 шт. (при подключении устройства к ПК использовать кабель поставляемый в комплекте, в противном случае Вам будет отказано в бесплатном гарантийном обслуживании)

Диск с программным обеспечением и драйверами 1 CD на 1 поставку.

ПО "GTS Патруль" поставляется БЕСПЛАТНО (as is - как есть) без тех. поддержки.

ПО АРМ "Контроль-охраны" - лицензируемое программное обеспечение ПЛАТНОЕ. лицензируется по схеме: 1 лицензия - 1 устройство с привязкой к 1 ПК.

*Контрольные метки или идентификаторы охранников поставляются отдельно, в зависимости от конфигурации системы заказчика.

Для построения системы требуются следующие компоненты:
1. Регистратор событий (РС) – мобильное устройство для регистрации контрольных точек во время обхода
2. Идентификатор личности охранника – карта (брелок) для идентификации охранника перед началом обхода маршрута.
3. Контрольная точка (CheckPoint) – точка установленная на маршруте (радиочастотная метка)
4. Программное обеспечение АРМ «Контроля охраны» — программа для настройки конфигурации системы и считывания данных с регистратора событий. ИЛИ ПО "GTS Патруль"
5. БЕСПЛАТНОЕ ПО "GTS Патруль" — программа для настройки конфигурации системы и считывания данных с регистратора событий. (поставляется по принципу «как есть»)

ГЛАВА 3

Планирование/внедрение системы

Если у вас появилось желание и возможность внедрить систему контроля охранников, но Вы не знаете с чего начать… читаем далее…

Первым делом необходимо произвести планирование. Для этого нам понадобятся: План охраняемой территории, штатное расписание охранников планируемых для патрулирования.

Переходим к практике.

У нас есть 4 охранника работающих сутки через сутки по 24 часа

Есть территория состоящая из двух (условных)

Необходимо делать обход 1 раз в час каждой из территорий (постоянно/круглосуточно)

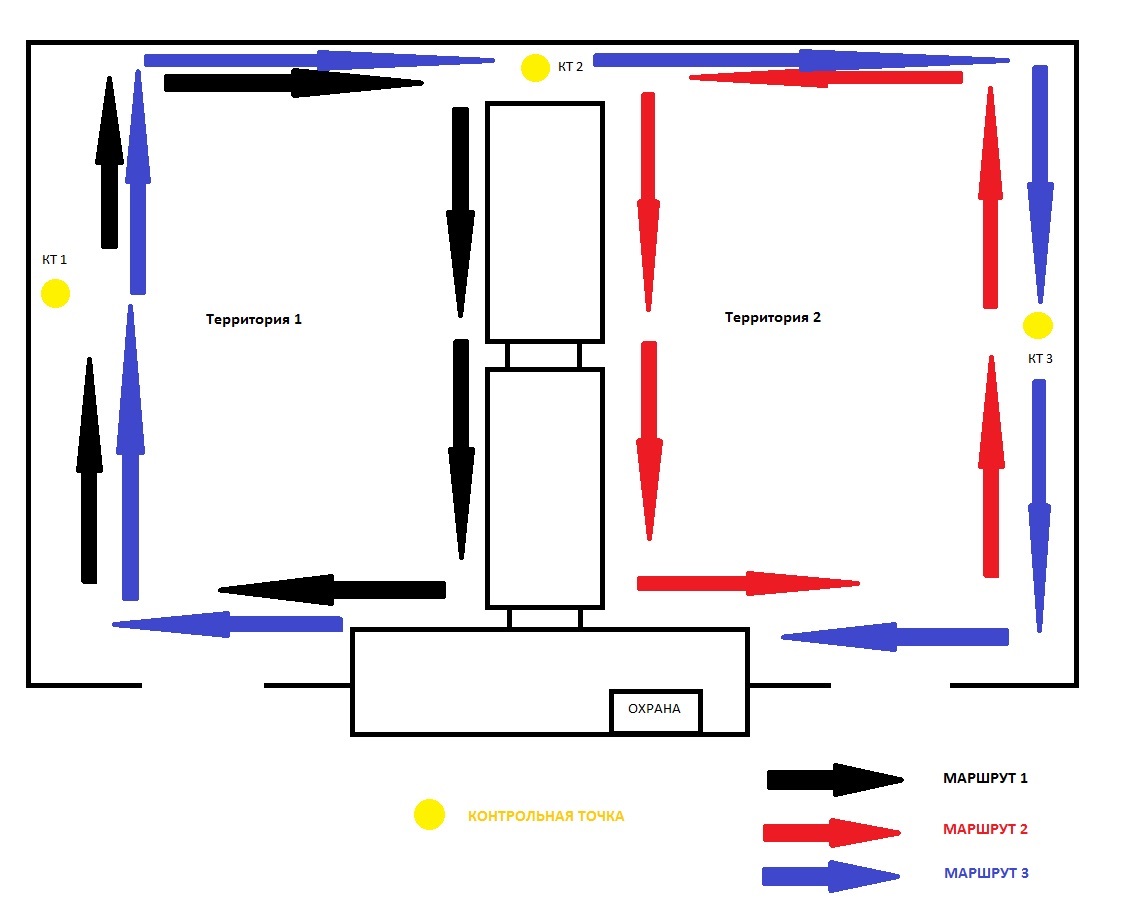

Вот наша охраняемая территория для планирования патрулирования

Вот решение нашей задачи. Нам необходимо:

      1. Регистратор событий – 1 шт.
      2. Контрольные метки – 3/5 шт. (возможно больше если есть особенности маршрутов)
      3. Идентификатор охранника – 4 шт.
      4. ПО АРМ Контроля охраны – 1 лицензия. (1 устройство, 1 ПК)

Составляем расписание обходов: у нас будет 3 маршрута. См. на рисунке.

Маршрут 1 Маршрут 2 Маршрут 3

С 00:00 до 00:25 С 00:30 до 00:55 С 01:00 до 01:50

С 02:00 до 02:25 С 02:30 до 02:55 С 03:00 до 03:50

С 04:00 до 04:25 С 04:30 до 04:55 С 05:00 до 05:50

С 06:00 до 06:25 С 06:30 до 06:55 С 07:00 до 07:50

С 08:00 до 08:25 С 08:30 до 08:55 С 09:00 до 09:50

С 10:00 до 10:25 С 10:30 до 10:55 С 11:00 до 11:50

С 12:00 до 12:25 С 12:30 до 12:55 С 13:00 до 13:50

С 14:00 до 14:25 С 14:30 до 14:55 С 15:00 до 15:50

С 16:00 до 16:25 С 16:30 до 16:55 С 17:00 до 17:50

С 18:00 до 18:25 С 18:30 до 18:55 С 19:00 до 19:50

С 20:00 до 20:25 С 20:30 до 20:55 С 21:00 до 21:50

С 22:00 до 22:25 С 22:30 до 22:55 С 23:00 до 23:50



И далее следующая смена по тому же графику.



Планирование и расстановка контрольных точек на маршруте.

Контрольные точки необходимо планировать с таким расчетом, чтобы охранник не мог срезать путь при патрулировании, а так же КТ необходимо устанавливать в тех местах, где необходимо обратить особое внимание при патрулировании территории. Но сильно не увлекайтесь, иначе ваша охрана будет сосредаточена не на патрулировании, а на контрольных точках.

Перед непосредственной установкой контрольных точек, их необходимо зарегистрировать в программном обеспечении.

ГЛАВА 4

Подключение устройства к персональному компьютеру

Возьмите устройство – Регистратор событий (устройства могут отличаться от того, которое изображено на картинке)

Возьмите кабель USB

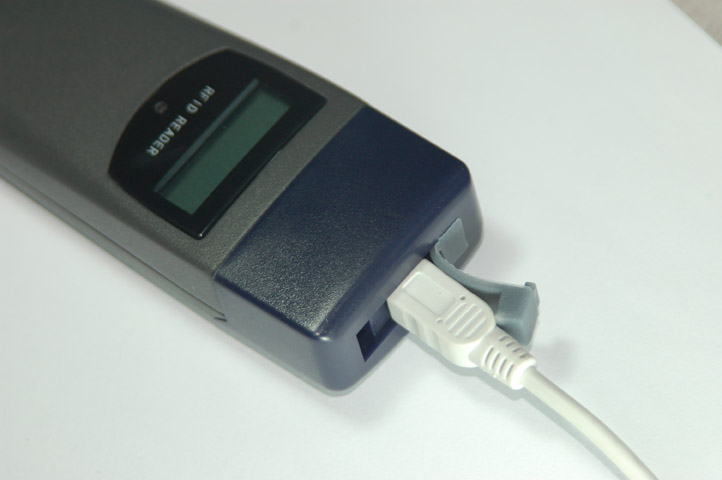

Подключите интерфейсный кабель к устройству как на картинке

Выберите ПК на котором будут анализироваться события, строиться отчеты, для установки ПО «АРМ «Контроля охраны» *Выбор ПК очень важен, т.к. лицензия привязывается не только к устройству, но и к рабочему месту (ПК). Если в дальнейшем Вы решите использовать другой ПК, Вам необходимо будет приобрести ещё одну лицензию.



Подключите кабель USB к выбранному Вами ПК.

При появлении сообщения об обнаружении нового устройства, нажмите «Отмена»

ГЛАВА 5

Установка программного обеспечения и драйвера устройства

Приготовьте диск с программным обеспечением

или скачайте необходимое ПО с сайта http://контроль-охраны.рф из раздела ПОДДЕРЖКА > Центр загрузки.

Вставьте диск в ПК, найдите установочный файл Setup_APM_GTS.EXE

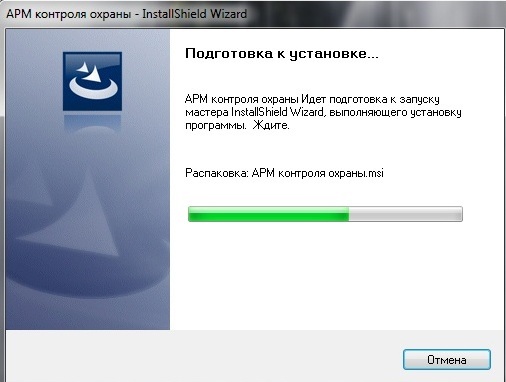

Запустите установщик, кликнув мышью по файлу 2 раза. (Установка должна происходить с правами администратора ПК). Данная программа совместима со всеми версиями Windows от XP и выше.

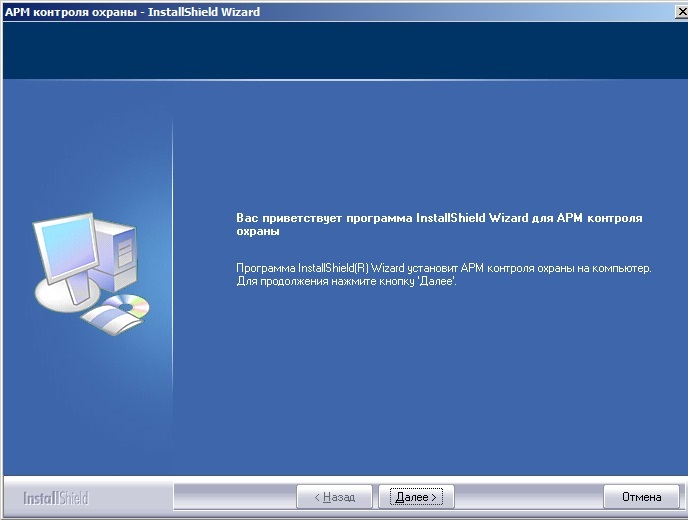

Нажимаем «Далее»

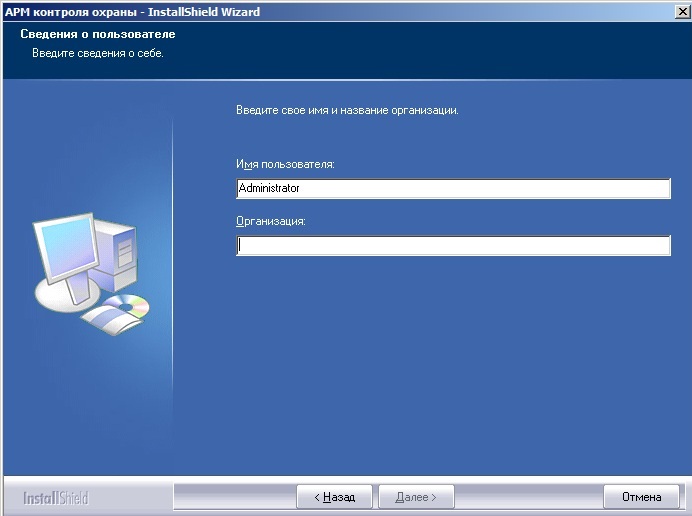

Вписываем Имя пользователя и название вашей Организации.

Нажимаем «Далее»

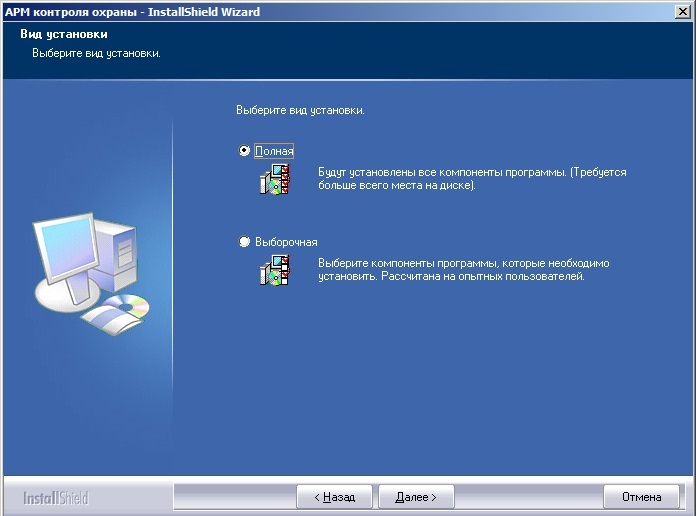

Выбираем тип установки

Полная – все файлы и драйверы

Выборочная – только файлы программы или драйвер

Делаем выбор и нажимаем «Далее»

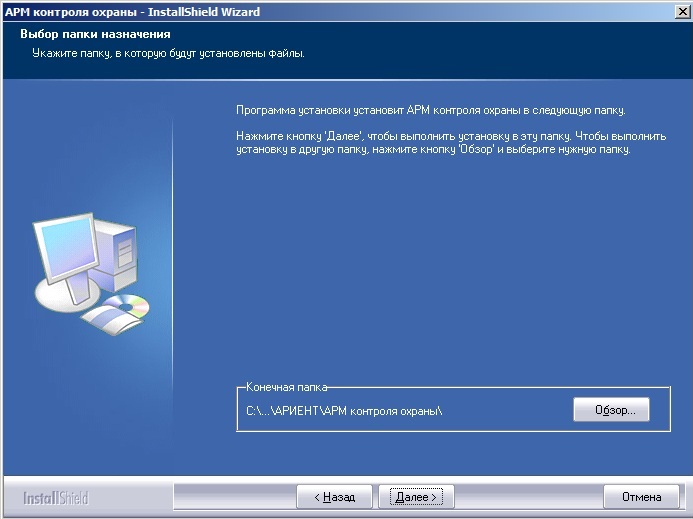

Выбор папки для установки программы

Если все выбрали или оставили по умолчанию, нажимаем «Далее»

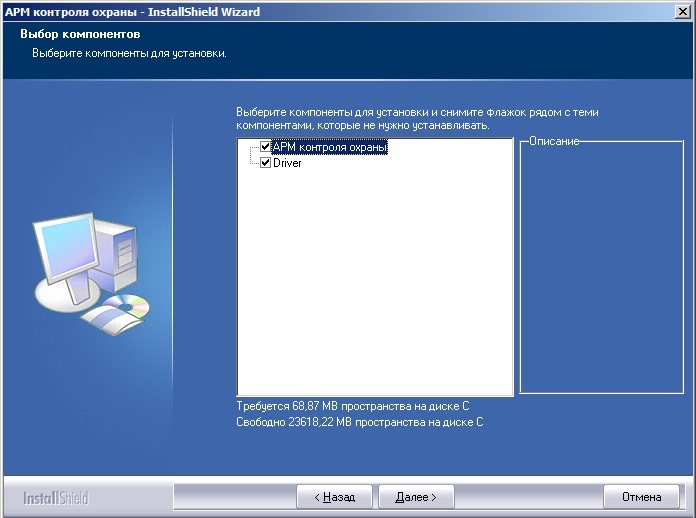

Если ранее вы выбрали вариант установки – «Выборочный», то у вас должно появиться вот такое окно, для выбора устанавливаемых приложений.

Если вы сделали свой выбор, нажимаем «Далее»

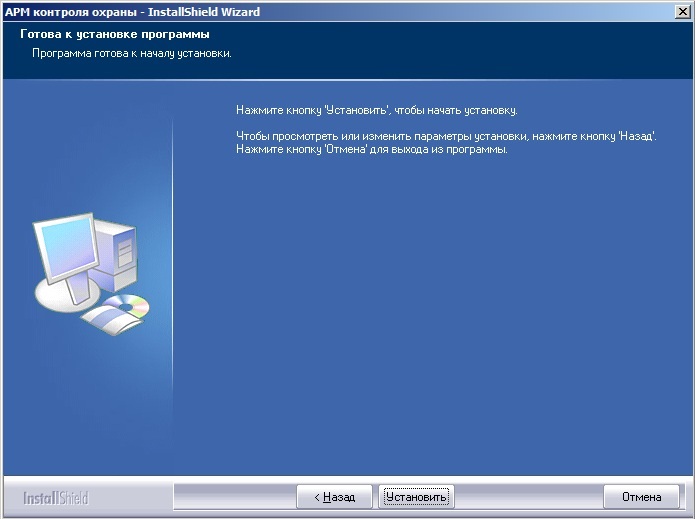

Программа установки настроена и готова к установке

Далее нажимаем «Установить»

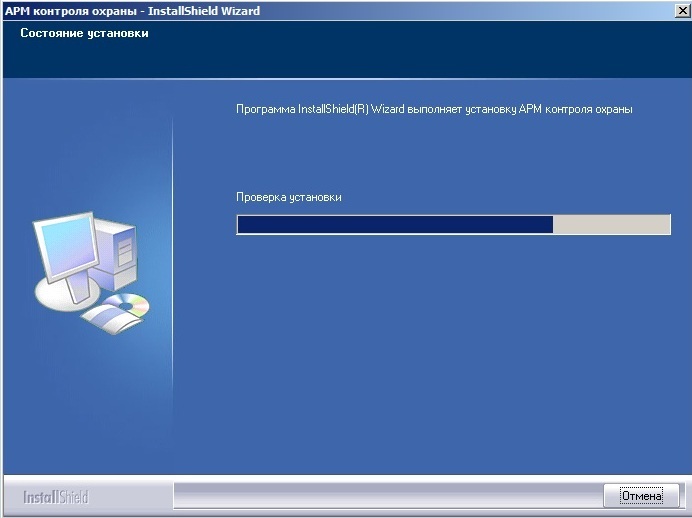

Процесс установки

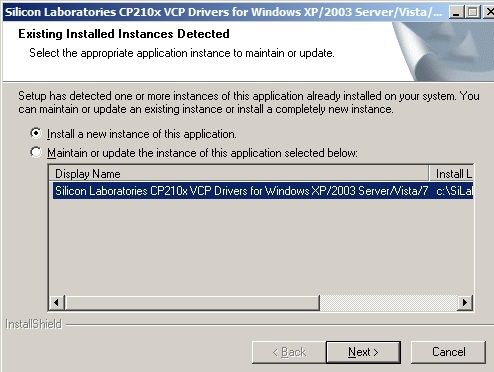

Если вы выбрали установку драйвера, то у вас появится следующее окно:

Выбираем установку или обновление драйвера, если он у вас уже был установлен.

Нажимаем «Next»

Соглашаемся с лицензионным соглашением.

Нажимаем «Next»

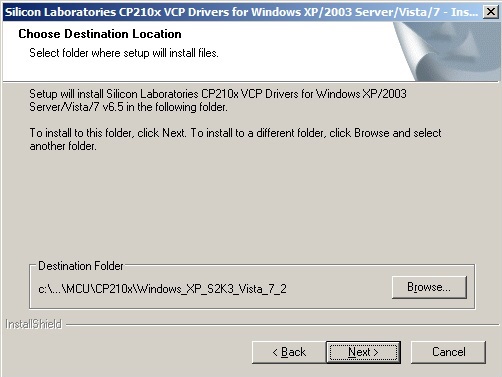

Выбираем путь для распаковки установочных файлов драйвера. Нажимаем «Next»

Нажимаем «Install» для установки драйвера

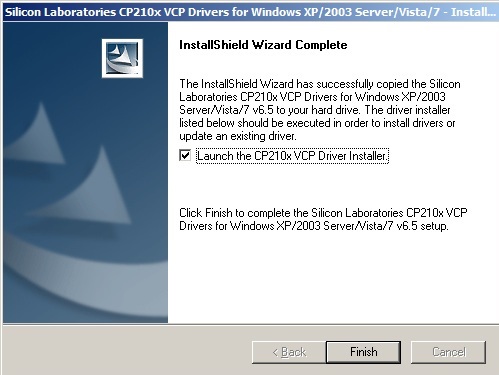

После установки драйвера нажимаем «Finish»

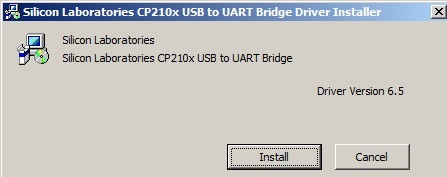

Оставляем галочку – Launch the CP210x VCP Driver Installer

Нажимаем «Install»

Продолжается установка ПО «АРМ «Контроля охраны»

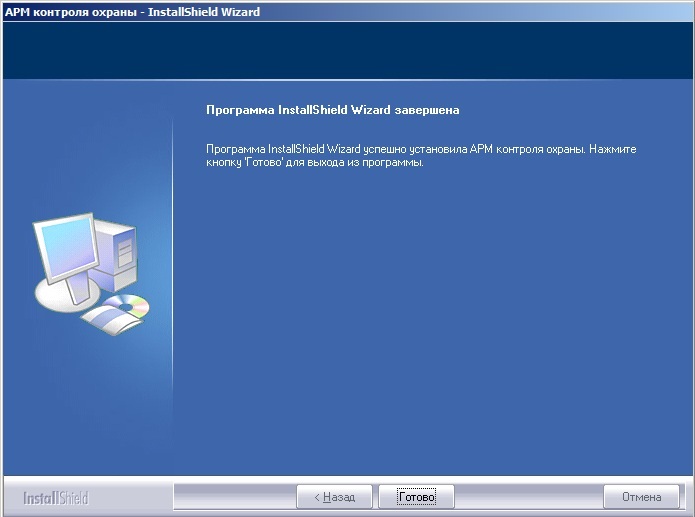

После окончания установки, нажимаем «Готово»

Проверьте, на рабочем столе у вас должна появиться иконка для запуска программы «АРМ «Контроля охраны»

ГЛАВА 6

Первичная настройка ПО «АРМ Контроля охраны»

Запускаем ПО двойным кликом по иконке на рабочем столе.

Появляется запрос авторизации в программе

Вводим

Логин – Admin (латинскими буквами, с большой буквы)

Пароль – 1234

Нажимаем «OK»
